一、产品概述

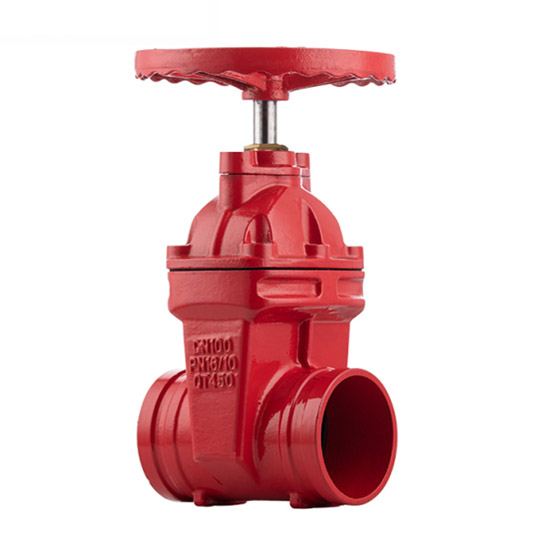

暗杆沟槽闸阀采用暗杆结构与沟槽连接设计，阀杆不外露，通过螺纹与闸板连接，启闭时闸板在阀体内升降而阀杆位置不变；阀体两端设有环形沟槽，通过沟槽卡箍与管道实现快速连接，无需焊接或螺纹紧固。
该闸阀适用于介质为清水、油品、中性流体等，温度≤80℃、工作压力≤1.6MPa 的给排水、消防、工业循环水、市政管网等管道系统，主要用于控制流体通断。其紧凑的暗杆结构节省安装空间，沟槽连接方式适配快速施工需求，适合空间受限或需便捷安装的场景。
二、产品特点
暗杆结构设计，阀杆隐藏于阀体内，闸板升降时阀杆不外露，整体结构紧凑，占用空间小，尤其适合地下管道、设备夹层等狭小空间安装，减少管道系统的空间占用。
沟槽连接方式无需焊接或螺纹加工，通过沟槽卡箍快速实现与管道的连接，安装拆卸便捷，密封可靠，能适应管道的快速施工与后期维护需求。
配备外置启闭指示器（如刻度盘或指针），可直观显示阀门启闭状态，弥补暗杆结构无法直接观察阀杆位置的不足，便于实时监控阀门工况。
闸板与阀座采用精密加工的平面密封结构，搭配耐介质密封材料，关闭时密封严密，有效防止流体渗漏，确保管道系统压力稳定。
阀体采用球墨铸铁材质，经防腐处理后抗锈蚀能力强；阀杆与闸板选用优质合金钢材，螺纹传动部分经润滑处理，耐磨损、抗卡涩，使用寿命长，适应长期运行的工况环境。
全开状态时闸板完全提升，流道通畅，流阻小，流通能力强，可保证流体高效输送；操作方式以手动为主（可配电动驱动装置），手动操作力矩适中，启闭平稳，便于快速调控。
三、主要标准
参考国家标准 GB 5135.11-2019《自动喷水灭火系统 第 11 部分：沟槽式管接件》、GB/T 12234-2019《石油、石化及相关工业用钢制闸阀》及行业通用阀门标准，具体技术参数、性能指标及安装要求以产品出厂技术说明书为准。
