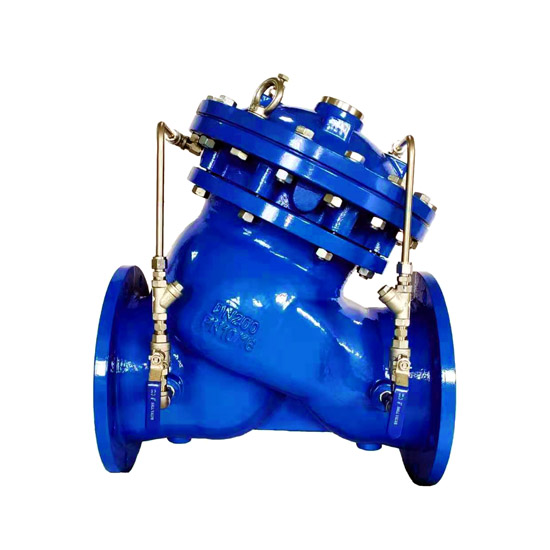

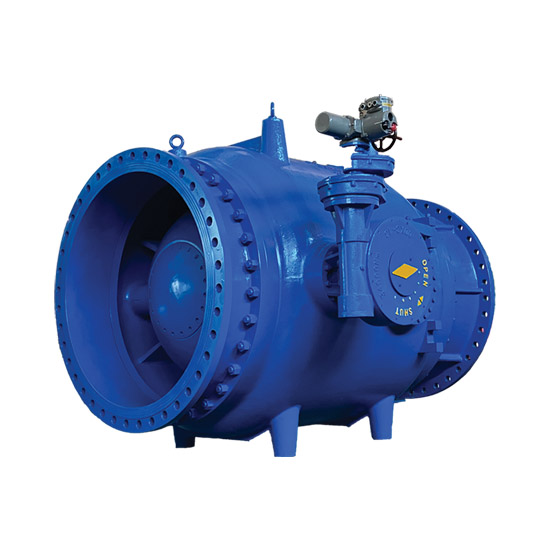

一、产品概述
1. 功能定义
多功能水泵控制阀是专为水泵出口管道设计的智能水力控制阀门，安装于水泵出水口与主管道之间。其核心功能包括：
防止介质倒流：避免水泵停机时水流反向冲击叶轮，保护水泵及电机免受损坏；
消除水锤危害：通过 “缓开→速闭→缓闭” 的分段动作机制，将水锤压力峰值控制在≤1.3 倍工作压力以内（传统止回阀水锤压力可达 3~5 倍）；
一体化控制替代多阀组合：替代独立止回阀、电动闸阀及水锤消除器的组合，节省空间、降低能耗及维护成本；
全自动运行免电控：无需外接电源或复杂控制系统，依靠水泵启停时管道内的压力变化驱动阀门动作，与水泵操作完全联锁同步。
典型应用场景：高层建筑供水系统、市政泵站、工业循环水系统、水利枢纽泵站、消防给水管道等。
2. 技术优势
水锤防护高效可靠：缓闭时间（3~120 秒可调）精确匹配系统工况，显著降低管道振动、噪声及爆管风险；
水力驱动节能环保：利用介质自身压力作为动力源，无能耗，阀体采用全通道流线型直流设计，水头损失小（压力损失系数≤0.01MPa）；
结构紧凑适应性强：可水平或立式安装，适应清水、污水、海水等多种介质（温度 0~80℃），DN50~DN1400 规格覆盖不同流量需求；
调试维护简便：无需专业电控调试，通过调节导阀开度即可校准启闭速度；膜片 / 活塞式双控制室结构易于检修，在线维护便捷。
二、结构与工作原理
1. 典型构造详解

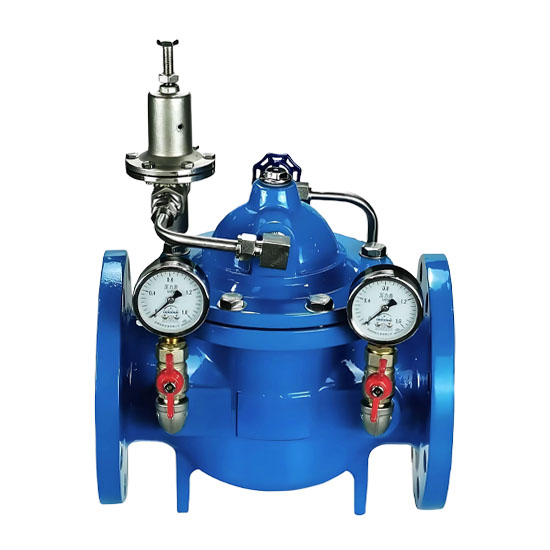

阀门主要由主阀、双控制室（膜片式 / 活塞式）、导阀系统及接管组件构成：
阀体：球墨铸铁（QT450）、碳钢（WCB）或不锈钢（CF8/CF8M）材质，直流式流道设计减少阻力；
主阀瓣组件：
阀座：硬化不锈钢或铜合金密封面，抗冲刷耐磨；
阀杆：不锈钢材质，滑动导向精准；
缓闭阀板：辅助主阀瓣分段关闭，增强水锤缓冲效果；
双控制室驱动机构：
上控制室：连接管道下游（水泵出口端），通过导阀（调节阀 A）控制泄压速度；
下控制室：连接管道上游（主管道侧）或回水管路，膜片 / 活塞传递介质压力驱动主阀动作；
外部接管系统：包含小球阀、过滤器、微止回阀等，用于控制腔充泄压调节及杂质过滤；
导流与保护部件：进口 Y 型过滤器（可选）防止异物卡阻阀瓣，排气阀排除控制腔内空气。
2. 工作机制解析
水泵启动时（缓开过程）：
水泵开启，管道内压力上升；
介质压力推动下控制室膜片 / 活塞上移，同时压力通过进口侧接管进入下腔；
上控制室压力通过导阀 B 缓慢泄放至出口端，下腔压力克服上腔残留压力及弹簧力，推动主阀瓣匀速缓慢开启（开启时间可调节至 10~60 秒），避免瞬间水流冲击引发开泵水锤。
水泵停止时（速闭→缓闭过程）：
水泵断电，管道内压力骤降，主阀瓣在自重及弹簧力作用下快速关闭 90% 行程（速闭阶段，阻断大部分回流，防止水泵反转）；
剩余约 10% 开度时，出口端介质通过导阀 A 缓慢充入上控制室，上腔压力增加，与下腔残余压力共同作用使主阀瓣缓慢关闭剩余行程（缓闭阶段，延长关闭时间至 3~120 秒可调），将水锤压力峰值限制在安全范围内；
微止回阀确保控制腔内水流单向流动，维持缓闭动作稳定性。
关键控制逻辑：通过调节导阀 A、B 的开度比例，可精确校准速闭响应速度与缓闭时间，适应不同管径、扬程、流量的系统特性。
三、技术参数与性能指标
2. 材质与密封配置
阀体 / 阀盖：铸铁类（灰铸铁 HT250 / 球墨铸铁 QT450）用于常规系统，不锈钢（CF8/CF8M）适应腐蚀性环境；
阀瓣密封面：
软密封：丁腈橡胶（NBR）或夹织物丁腈膜片（适用于清洁水系统，零泄漏 ANSI Class VI 级）；
硬密封：不锈钢堆焊或金属密封（适应含颗粒介质，双向高压密封）；
连接方式：法兰连接（RF 面，GB/T 9113/ANSI B16.5 标准）为主，大口径阀门（DN≥600）建议配独立支撑。
3. 结构类型选择
膜片式：控制精度高，适用于中小口径（DN≤600）及对密封性要求严格的系统；

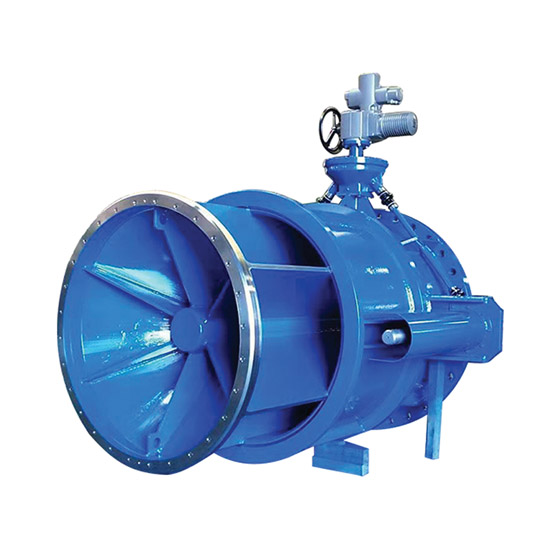

活塞式：驱动力强，适应大口径（DN＞600）、高压或高流速工况，耐久性更佳。
四、技术标准
遵循规范：
国内：CJ/T 167-2016《多功能水泵控制阀》（设计、试验依据）；GB/T 13927《通用阀门压力试验》；GB/T 17241 法兰连接标准；
国际参考：ISO 5208 压力试验、ANSI B16.5 法兰体系；
