一、阀门概述
1. 产品定义与用途

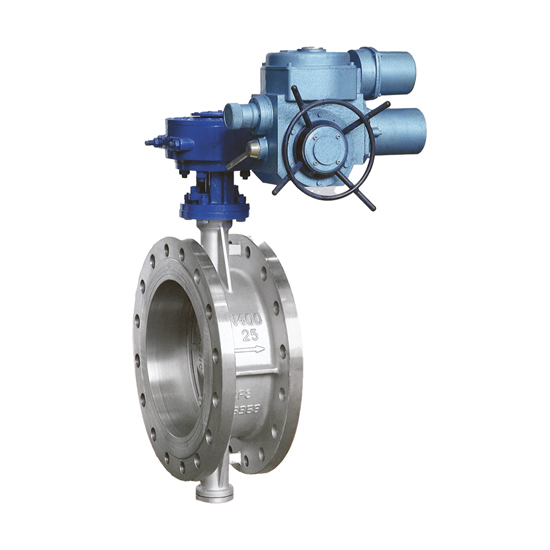

三偏心金属硬密封蝶阀是一种通过阀板绕偏心轴旋转实现介质截断或流通的阀门，其核心特点在于三重偏心设计：
第一偏心：阀板密封面中心线与阀座中心线偏移（径向偏心）；
第二偏心：阀板旋转轴线与阀座中心线偏移（轴向偏心）；
第三偏心：阀板密封面倾斜一定角度（圆锥角偏移）。
该结构使阀板在启闭过程中完全脱离阀座密封面，仅在关闭瞬间实现金属对金属无摩擦硬密封，适用于高温、高压、高磨损、强腐蚀及含颗粒杂质的严苛工况。
典型应用场景：
石油化工、煤化工、冶金、电力（脱硫脱硝、蒸汽管道）、水泥、采矿、城市集中供热及水处理等系统；
尤其适合截断或调节两相流（固液/气固混合）、含颗粒流体（如煤灰、矿浆、结晶溶液）及传统蝶阀难以胜任的恶劣环境。
2. 型号含义解析
以典型型号 D343H 为例：
D：蝶阀类型；
3：传动方式（蜗轮驱动）；
4：连接形式（法兰连接）；
3：结构形式（三偏心硬密封蝶阀）；
H：密封面材料（Cr13 系合金钢，金属硬密封）。
其他常见型号特征：
D373H：对夹式连接（适合空间受限管道）；
D943H：电动驱动；
D643H：气动驱动；
密封面可选 Y（硬质合金）、X（橡胶软密封）等材质。
二、主要技术参数
1. 压力等级
公称压力（PN）：PN10（1.0MPa）、PN16（1.6MPa）、PN25（2.5MPa）、PN40（4.0MPa）、Class 150~Class 2500（ASME 标准）；
强度试验压力：公称压力的1.5倍（保压≥15分钟无变形或泄漏）；
密封试验压力：公称压力的1.1倍（保压≥15分钟无可见渗漏）。
2. 适用工况范围
工作温度：
金属密封（Cr13/Y 型）：-29℃ ~ +425℃（短时≤550℃，蒸汽/高温油类）；
特殊改性材料（如碳化钨堆焊）：-46℃ ~ +650℃（超高温工况）；
PTFE 软密封：-29℃ ~ +200℃（仅限清洁流体）；
适用介质：水、蒸汽、油品、天然气、泥浆、矿浆、酸碱类腐蚀性液体（非强氧化性酸）、结晶溶液、煤灰、纸浆及其他含颗粒/纤维混合流体；
阀体/阀盖材质：铸钢（WCB/A105）、不锈钢（CF8/CF8M）、抗硫钢（NACE MR0175）、低温钢（LCB）；
阀板材质：不锈钢（304/316）、耐磨合金（2Cr13 渗氮/碳化钨堆焊）、双相钢（2205）；
阀座组件：弹簧加载浮动阀座（补偿磨损），金属背衬防火设计（符合API 607/BS 6755耐火要求）。
3. 结构尺寸
通径 DN40~DN4000 对应法兰尺寸（GB/T 9113/ASME B16.5）或焊接端（ASME B16.25），结构长度（L）符合 GB/T 12221（直通式）或API 6D 标准。阀板厚度与强度设计满足零泄漏双向密封要求。
三、结构与工作原理
1. 三偏心设计原理
第一偏心（径向偏移）：阀板密封面中心偏离阀座中心线，减少启闭摩擦；
第二偏心（轴向偏移）：阀板旋转轴线与阀座中心线偏移，使阀板在开启时完全脱离阀座密封面；
第三偏心（圆锥角偏移）：阀板密封面倾斜一定角度（通常 8~12°），关闭时产生楔紧效应，增强密封比压（越关越紧）。
优势机制：
无摩擦启闭显著降低磨损，延长阀板与阀座寿命；
金属密封面楔合补偿热胀冷缩及压力波动，适应极端工况；
防火设计（PTFE 失效时金属背衬临时密封）满足防爆环境要求。
2. 核心组件解析
阀体：整体铸造或钢板焊接结构，法兰或对焊连接端，中法兰采用柔性石墨密封；
阀板（偏心轴组件）：实心或空心结构，密封面精密研磨或堆焊耐磨合金（如碳化钨）；
阀座：浮动安装（弹簧加载）补偿磨损，双金属密封背衬确保长期密封可靠性；
驱动机构：手轮、蜗轮（省力设计）、电动 / 气动执行器（远程控制），阀杆通过轴承支撑并设防静电装置。
四、标准与认证
设计规范：GB/T 12238（蝶阀通用要求）、API 6D（石油天然气管线）、ASME B16.34（压力温度额定值）；
试验标准：GB/T 13927（通用压力试验）、JB/T 9092（软密封可靠性）、API 598（防火试验）；
连接标准：GB/T 12221（结构长度）、ASME B16.25（对焊端）；
特殊认证：API 607/6FA（防火设计）、ISO 15156（抗硫性）、EN 1797-1（氧气介质适用性）。
