一、产品概述
1.特性

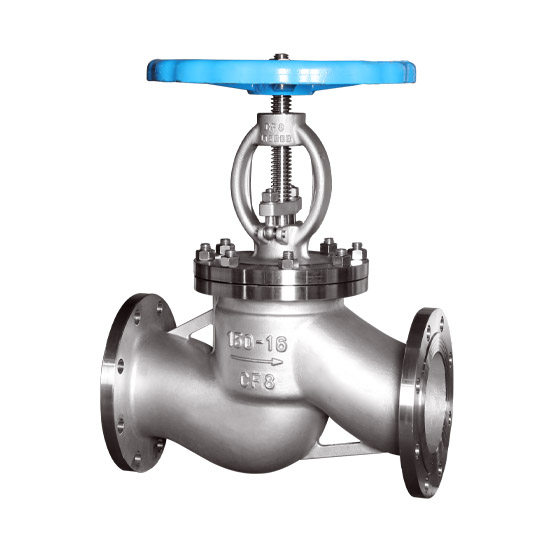

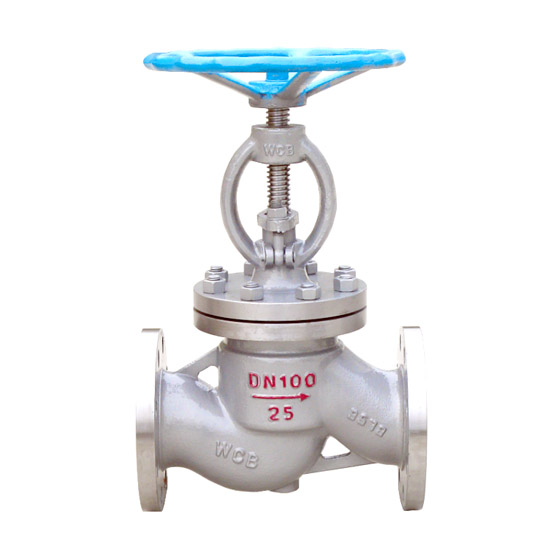

国标不锈钢法兰截止阀是一种通过阀瓣沿阀杆垂直升降实现介质通断控制的截断阀，采用法兰连接方式集成于管道系统。其核心特点在于：
本体密封（W 型）设计：阀瓣与阀座直接由不锈钢本体加工或堆焊硬化层形成密封面（如 J41W-P 型），确保弱腐蚀性至强腐蚀性介质（硝酸、醋酸、尿素溶液等）在高温高压工况下的零泄漏密封性能。
单向流道适应性：介质流向需严格遵循阀体箭头标识（低进高出，即进口在阀瓣下方、出口在上方），确保关闭时介质压力辅助密封。
明杆传动系统：阀杆随阀瓣升降完全外露（梯形螺纹传动），手轮旋转圈数直观显示阀门开度（全开时阀杆升至顶点，全关时降至最低）。
结构紧凑高效：直通式流道设计（流阻系数较高但截断能力强），适用于全开全关操作，禁止用作调节阀节流。
耐腐蚀优势：阀体 / 阀盖采用304（J41W-P）、316L（J41W-R）等不锈钢材质，显著提升抗氯离子、有机酸及应力腐蚀能力。
2. 型号与编码规则
以典型型号 J41W-16P 为例解析：
J：截止阀类型；
4：连接形式（法兰式，常见替代：焊接 - J61W、螺纹 - J11W）；
1：结构形式（直通式单阀瓣，角式为 J44W）；
W：密封面材质（本体不锈钢密封，其他如 Y - 司太立合金、H - 不锈钢堆焊）；
16：公称压力（PN16，1.6MPa）；
P：阀体材质（CF8 不锈钢，其他可选：R-316L 不锈钢、I - 铬钼钢、C - 碳钢）；
其他常见型号：
J941W：电动驱动型；
J641W：气动驱动型；
J40W：承插焊连接端（需配套法兰）；
J41F：衬氟耐腐蚀型（有机溶剂等强腐蚀介质）。
二、主要技术参数
1. 压力等级与试验标准
公称压力（PN）：PN1.6~PN16.0MPa（Class 150~1500）；
强度试验压力：1.5 倍公称压力（保压≥15 分钟无变形泄漏，如 PN16 对应 2.4MPa 水压）；
密封试验压力：1.1 倍公称压力（双向保压≥15 分钟无渗漏，如 PN16 对应 1.8MPa 气压 / 水压）；
试验标准：严格遵循 GB/T 13927（通用阀门压力试验）、JB/T 9092 或等效国际标准，确保长期密封性与结构强度。
2. 适用工况范围
工作温度：
普通不锈钢密封面（304/316L）：-29℃ ~ +200℃（硝酸 / 醋酸介质建议上限）；
硬化不锈钢堆焊：-29℃ ~ +425℃（高温蒸汽 / 油品兼容）；
适用介质：水、蒸汽、油品、弱腐蚀性液体（硝酸≤200℃、醋酸≤200℃）、天然气、尿素溶液；
阀体 / 阀盖材质：CF8（304 不锈钢）、CF8M（316 不锈钢）、CF3M（316L 低碳不锈钢）；
阀瓣 / 阀座密封面：本体不锈钢硬化处理（W 型）或堆焊层（可选 H/Y 型提升耐磨性）；
阀杆材质：氮化处理 2Cr13 不锈钢（抗擦伤防腐蚀）、304/316L（强腐蚀工况）；
填料密封：柔性石墨编织盘根（耐高温蒸汽）或 PTFE 增强填料（化学兼容性强）；
法兰标准：GB/T 9113（国标 RF 凸面法兰）、ASME B16.5（美标可选）。
3. 结构尺寸
通径 DN15~DN400mm（更大口径可定制），结构长度严格匹配 GB/T 12221，全通径流道设计优化流阻但阻力系数仍高于闸阀（约为闸阀的 10 倍）。
三、结构与工作原理
1. 本体密封机制
硬度差配对设计：阀瓣与阀座采用不锈钢本体硬化面配对（阀座硬度略高 HRC38~45），降低擦伤风险；强制楔合 + 介质自紧双重密封保障零泄漏（低压靠手轮扭矩，高压靠介质推力辅助贴紧下游阀座）。
弹性补偿优势：阀瓣中部预留微量变形空间，自适应管道热胀冷缩或安装偏差；长期磨损后可通过研磨阀座修复平面度（平面度≤0.02mm/m）。

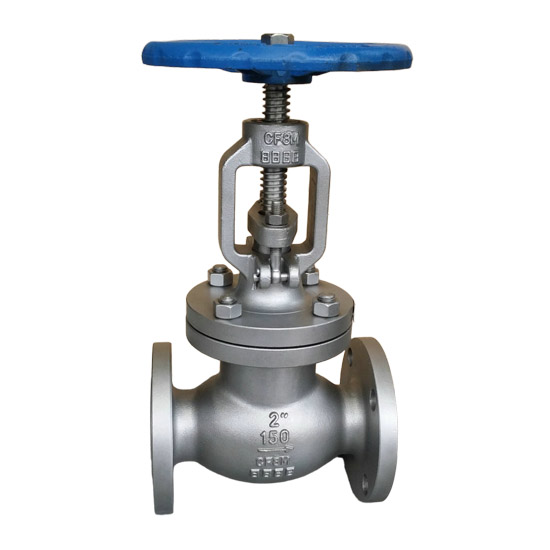

2. 明杆传动系统
开度直观指示：阀杆外露长度直接反映阀瓣位置（全关→阀杆缩进最低点；全开→阀杆升至顶点）；
梯形螺纹省力传动：手轮旋转通过螺母转化为阀杆直线运动，蜗轮机构适配 DN≥200 大口径阀门降低操作力矩；
三重密封保障：柔性石墨盘根 + 金属波纹环 + 压盖设计，大幅降低阀杆高温高压外漏风险。
3. 启闭过程解析
开启动作：逆时针旋转手轮驱动阀杆上升，阀瓣脱离阀座，通道畅通（流阻系数≈16~20，高于闸阀）；
关闭动作：顺时针旋转手轮使阀瓣下降贴合阀座，强制楔合 + 介质压力自紧截断介质；全开后倒回 1/4~1/2 圈补偿热膨胀，避免阀杆锁死（尤其高温蒸汽工况）。
四、技术标准
1. 遵循标准体系
设计规范：GB/T 12235（钢制截止阀）、ASME B16.34；
试验标准：GB/T 13927、API 598；
连接标准：GB/T 9113（国标法兰）、ANSI B16.5；
特殊认证：NACE MR0175（抗硫，适用含硫天然气）、ATEX（防爆）、CRN（加拿大压力容器认证）。
